Projektbeschreibung

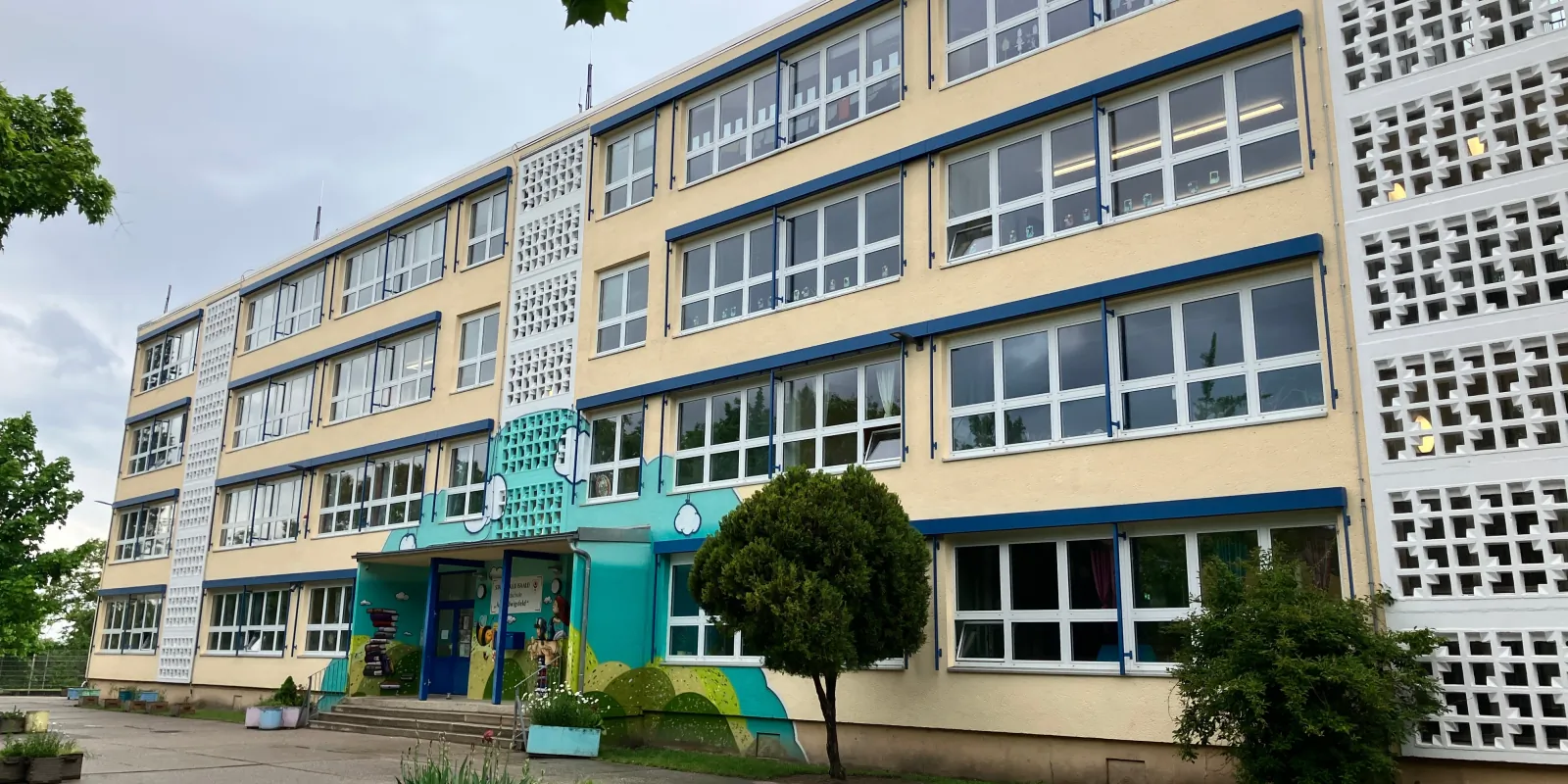

Die Stadtverwaltung Halle beabsichtigte am Standort der GS am Ludwigsfeld, einem Schulgebäude Plattenbau Typ Erfurt 68, die Ertüchtigung des Gebäudes hinsichtlich der Elektro- und Datenverkabelung, sowie der Beleuchtung. Im Zuge der Planungen mussten weitere Anlagengruppen mit einbezogen werden, weil sie nicht mehr den aktuellen Regeln und Vorschriften entsprachen bzw. erweiterbar waren. Das waren Materialien und Leistungen für die Verschattung, die Niederspannungsanlage (NSHV-Neuanlage) mit den Elektro-Unterverteilern, Elektro-Installationen in den Bauabschnitten Nord- und Südflügel sowie der Turnhalle. Des Weiteren wurde die komplette Signal-Anlage im Schulgebäude und in der Turnhalle erneuert. Der Serverraum wurde klimatisiert und die Außenbeleuchtung erneuert.

Leistungsumfang

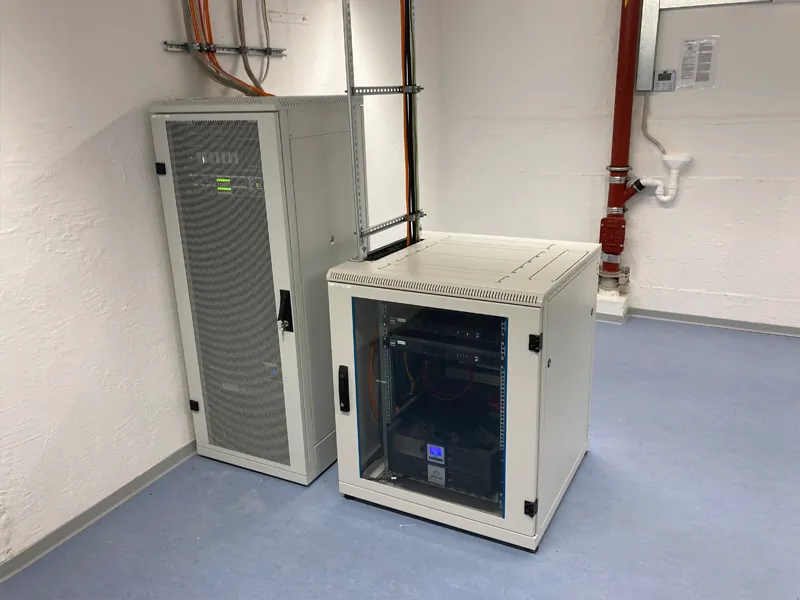

• KG 300 Bauwerk: Herrichten neuer Technikräume EDV, Bestands-Technikraum Elektro, SiBe und Standorte Elektro-Unterverteiler

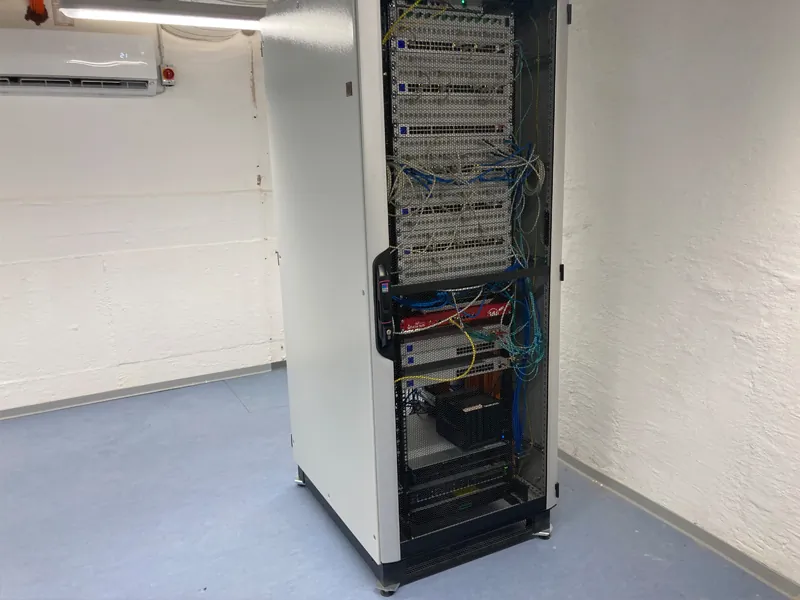

• KG 443 Klimaanlagen: Installation Split-Klimaanlage für neuen Technikraum

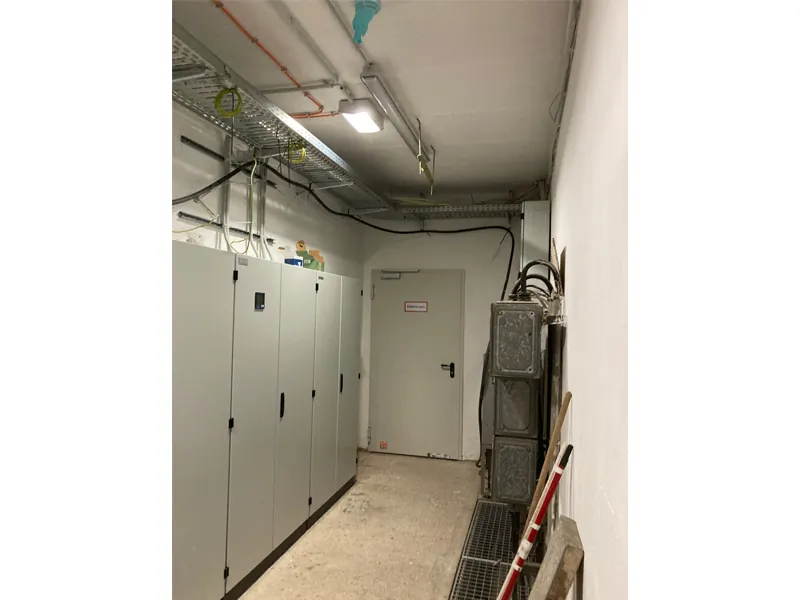

• KG 443 Niederspannungsschaltanlagen: Erneuerung NSHV, Anpassung Zuleitung

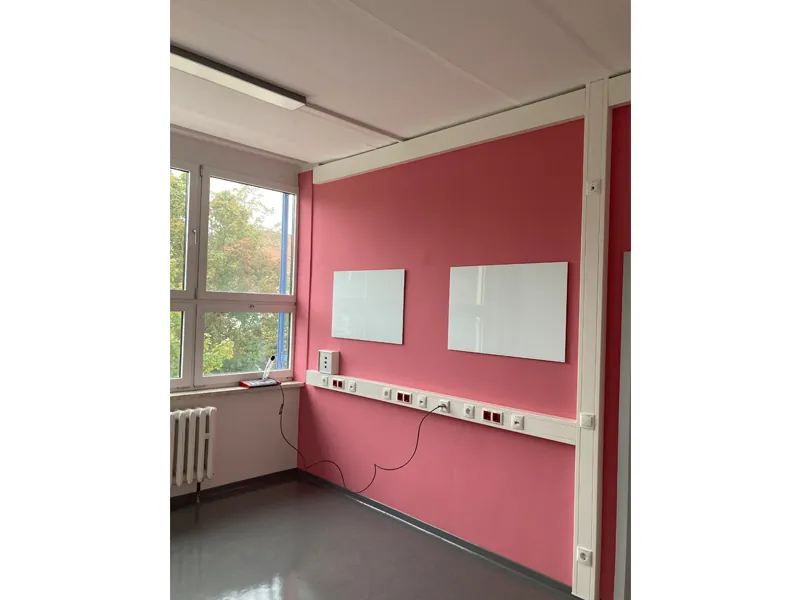

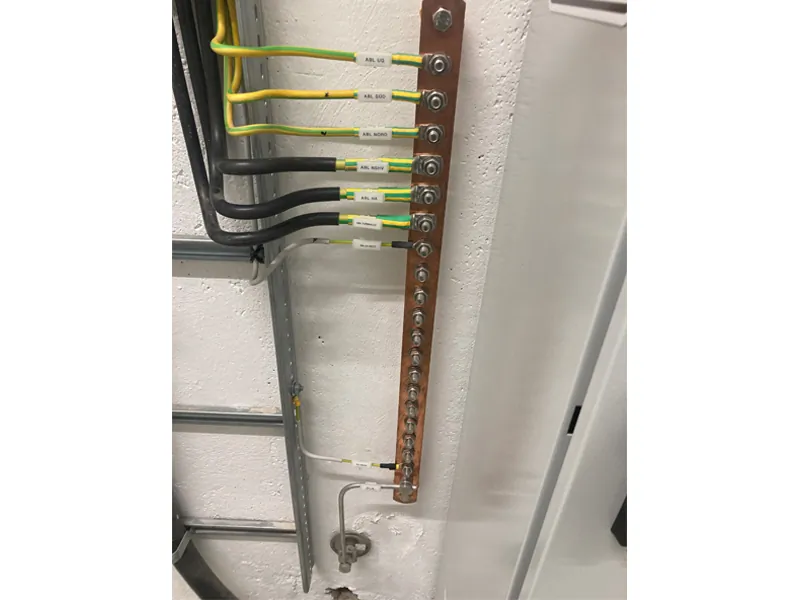

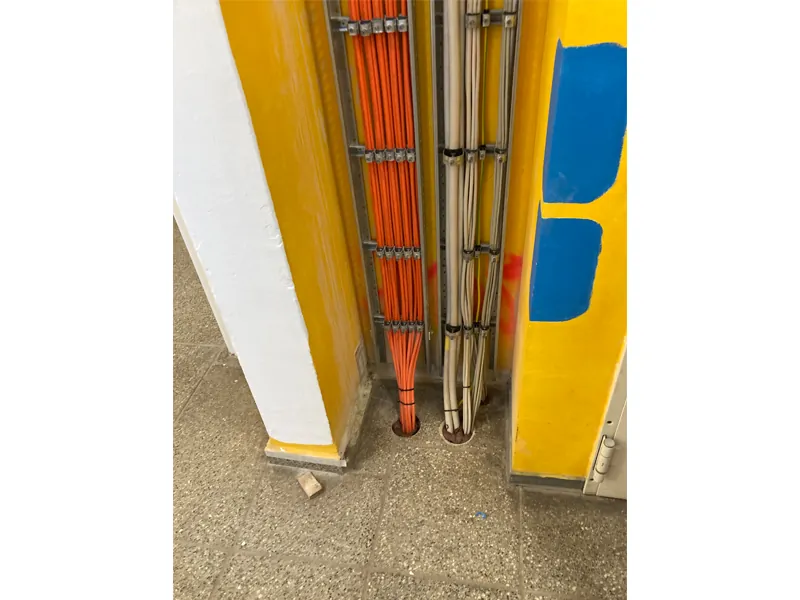

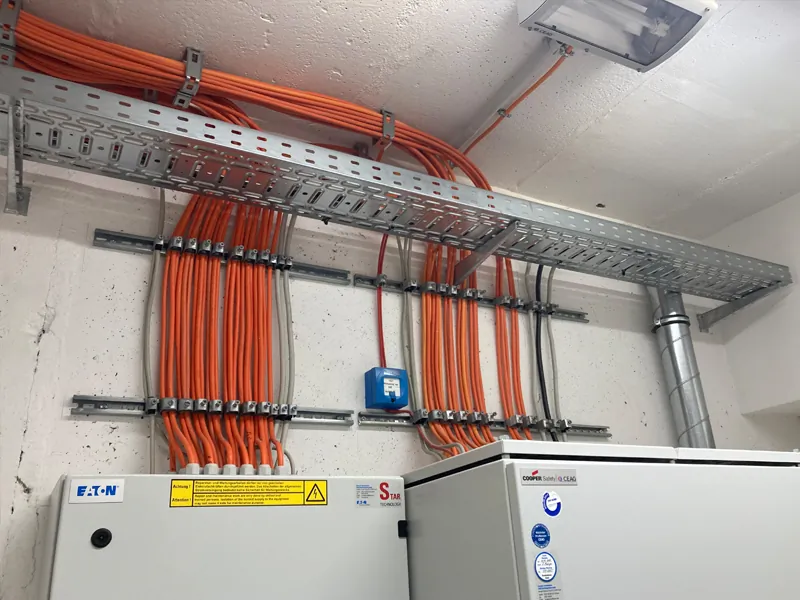

• KG 444 Niederspannungsinstallationsanlagen: Erneuerung und Anpassung Unterverteiler, Erneuerung Unterverteiler und Zuleitung Sporthalle, komplette Erneuerung Trassierungen und Verkabelungen

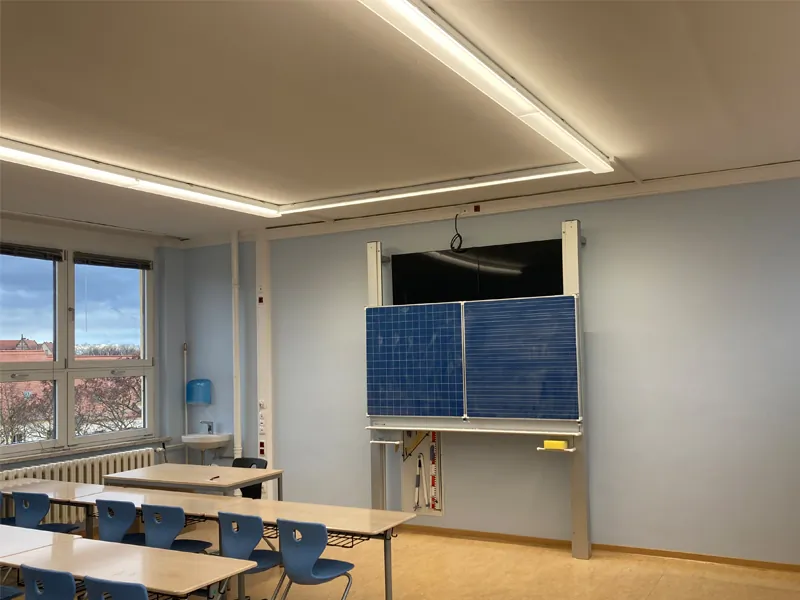

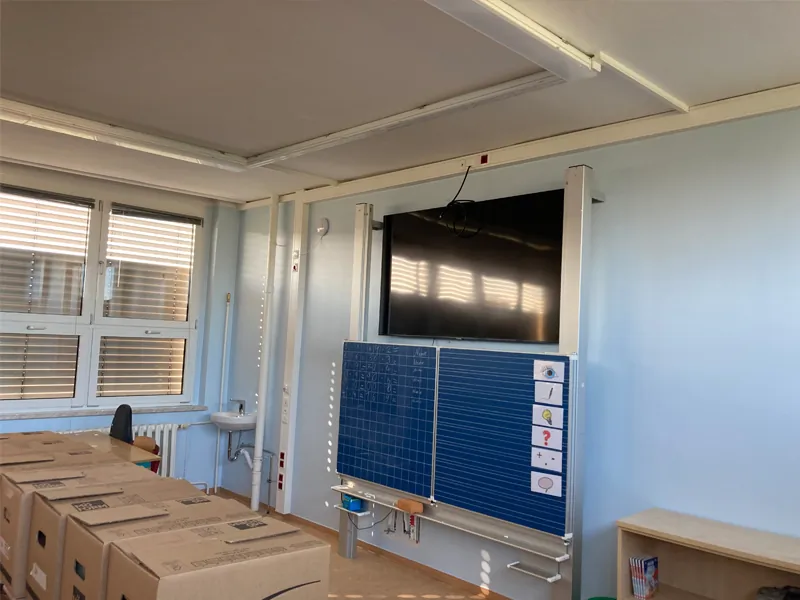

• KG 445 Beleuchtungsanlagen: Beleuchtung Innen und Außen sowie Sicherheits-Beleuchtung
• KG 449 Starkstromanlagen sonstiges: Bauleistungen für Trassierungen (Verkleidungen), baulicher Brandschutz, Demontage und vollständiger Rückbau Bestands-Anlagen
• KG 451 Telekommunikationsanlagen: Versetzen Funk-Anlage in Technikraum
• KG 454 Elektroakustische Anlagen: Erneuerung Lautsprecheranlage mit Durchsage, Uhren-Anlage, Pausen-Klingel, besondere Alarmierung, Audio-Anlage in Sporthalle
• KG 456 Gefahrenmelde- und Alarmanlagen: Anpassungen Brandmeldeanlage und Einbruchmeldeanlage

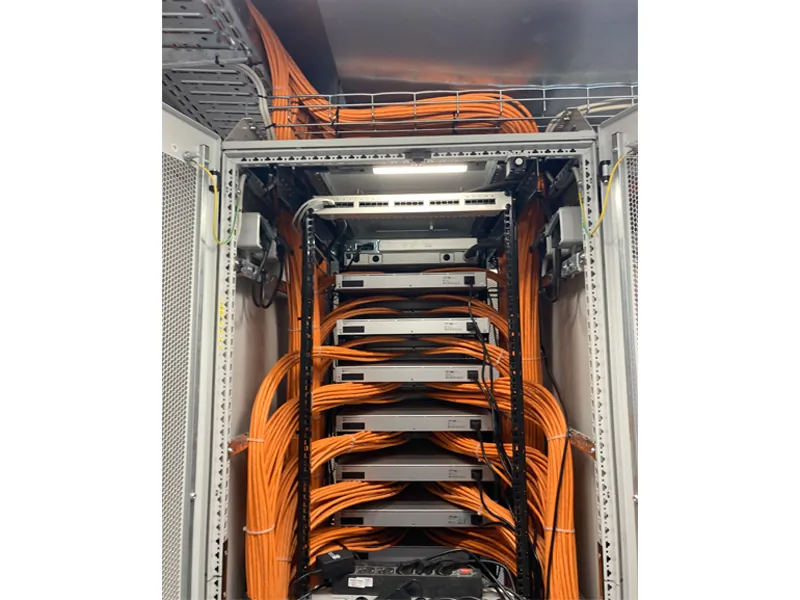

• KG 457 Übertragungsnetze: passives Datennetz nach Vorgabe TGA-Standard für alle Räumlichkeiten
• KG 459 Fernmelde- und informationstechnische Anlagen sonstiges: Verkabelung und Anschluss Sonnenschutz-System
• KG 556 Technische-Außenanlagen / Elektrische Anlagen: Rohrtrasse Schulgebäude – Turnhalle für Elektro- und Lautsprecher-Anlage

Besonderheiten

• Umbau im laufenden Schulbetrieb
• Aufteilung in mehrere Bauabschnitte
• ELT-Umschaltung außerhalb regulärer Schulzeiten
